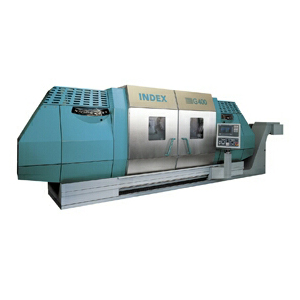

| G400 配有獨一無二的銑削功率的車銑復合中心
● 同樣設計和功率的主軸和副主軸
● 通過多功能單元和從盤式刀具庫自動換刀提高了機床柔性和很短的產品換型時間
● 換刀行程短和最短的切屑至切屑時間
● 不受制約的5軸插補最適合加工復雜的工件輪廓
● 動力刀具用于在C-, Y- 和 B-軸的加工
● 可以配有兩個電機銑軸的真正的車銑中心
獨特的模塊式積木組合
機床配置的級別有您自己決定。清晰結構以及與實踐相符合的積木式組合給您的應用提供了非常獨特的優點，我們?yōu)槟圃斓臋C(jī)床所配置的功能是專門來完成您的特殊加工任務-不多也不少。
加工空間掠影
銑削中心G400的優越性是用于加工品種多樣化的大型工件。通過一個廣泛的多種多樣的組成特點讓在很短的時間內完成一個復雜工件的加工成為現實。一個更高級的解決方案配有2個電機銑軸被作為特殊的組合。 通過這個組合可以經濟性的完成銑削加工占高比例的工件的6面加工。
技術數據
|
車削長度
|
mm
|
1250 / 2000
|
|
|
|
最大回轉直徑
|
mm
|
630
|
|
|
|
工作主軸
|
|
|
|
|
|
主軸通過能力
|
mm
|
90
|
102
|
|
|
最大轉速
|
min-1
|
3500
|
3000
|
|
|
電機功率在40%DC
|
kW
|
57
|
67
|
|
|
電機扭矩在40%Dc
|
Nm
|
363
|
900
|
|
|
最大卡盤直徑
|
mm
|
315
|
400
|
|
|
C-軸, 變速器
|
|
|
|
|
|
刀架
|
|
|
|
|
|
刀位數量（刀塔1 / 2 / 3）
|
|
12 / 10 / 12
|
|
|
|
動力刀具（刀塔1 / 2 / 3）
|
|
12 / 10 / 12
|
|
|
|
多功能單元1 和3
|
|
|
|
|
|
功率在25%DC
|
kW
|
17
|
|
|
|
扭矩在25%DC
|
Nm
|
36 / 144
|
|
|
|
轉速
|
min-1
|
6000 / 1500
|
|
|
|
電機銑軸1 和2
|
|
|
|
|
|
功率在100%DC
|
kW
|
27,5
|
|
|
|
扭矩在25%DC
|
Nm
|
115
|
|
|
|
轉速
|
min-1
|
12000 / 18000
|
|
|
|
機床外形尺寸
|
|
|
|
|
|
長x 寬x 高
|
mm
|
5350 / 6300 x 2760 x 2610
|
|
