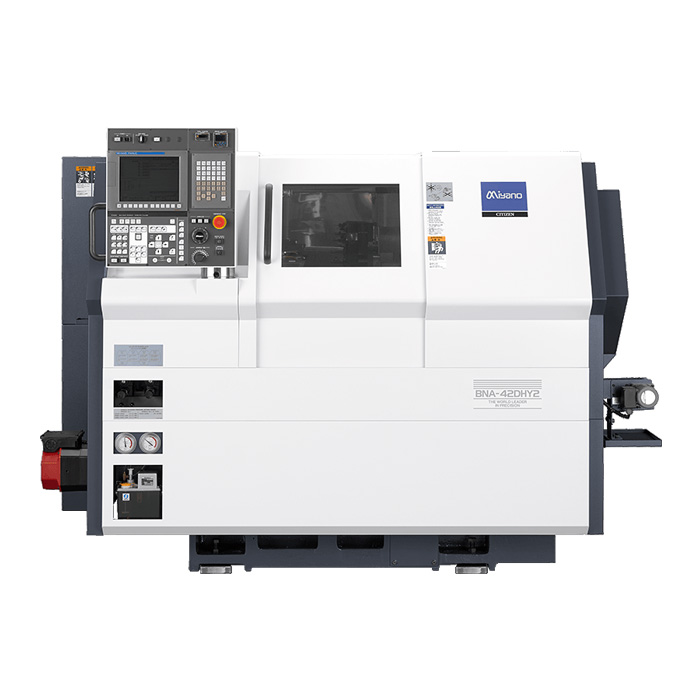

| BNA-DHY 幾乎全部滑臺都采用方形磨合滑臺。面接觸的滑動面剛性和衰減性出色，能完成強力切削。還對切削工具的高壽命化做出貢獻。
利用主刀塔和小型副主軸的左右同步加工以及雙車削刀座進行重疊加工，大幅縮短加工時間
半切割結構、單刀位可搭載復數旋轉刀具的安裝臺可解決刀具不足的問題
產品規格
| 機種 |
機種 |
BNA-42DHY2 |
| 加工能力 & 夾具系統 |
| 棒材最大加工直徑 |
SP1/SP2 |
ø42/ 34mm |
| 最大加工長度 |
|
100mm |
| 液壓卡盤 |
SP1/SP2 |
5"/ --- |
| 彈簧筒夾 |
SP1/SP2 |
靜止型 |
| 主軸 |
| 主軸端 |
SP1/SP2 |
特殊平頭 |
| 主軸馬達(15分 既定/連續) |
SP1 |
7.5/ 5.5kW |
| SP2 |
5.5/ 3.7kW |
| 主軸旋轉速度 |
SP1 |
60～6,000 min-1 |
| SP2 |
50～5,000 min-1 |
| 刀具臺 |
| 刀具臺形式 |
SP1 |
8角轉塔 |
| |
SP2 |
6角轉塔 |
| 刀柄高度 |
|
□20mm |
| 開孔鉆頭刀柄部直徑 |
|
ø25mm |
| 分度夾緊方式 |
|
AC 伺服馬達 & 齒牙盤 |
| 移動行程 |
X1軸 |
140mm |
| Z1軸 |
235mm |
| Y軸 |
70mm(±35) |
| X2軸 |
140mm |
| Z2軸 |
310mm |
| 分度時間 |
|
0.2Sec./1St. |
| 旋轉刀具驅動Unit |
| 旋轉刀具最大安裝數 |
SP1/SP2 |
8/ --- |
| 刀具主軸旋轉速度 |
|
50～5,000 min-1 |
| 刀具主軸馬達 |
|
2.8/ 1.0kW |
| 機床大小 |
| 機床高度 |
|
1,660mm |
| 所需面積 |
|
2,240×1,450mm |
| 機床重量 |
|
3,000kg |
|
